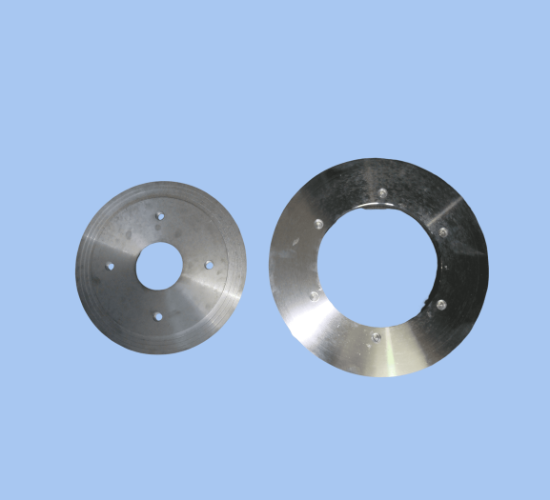

图巧为内外开槽孔的数量对砂轮多边形效应的影响。如图巧所示:不同孔数量时,基本上内开槽孔比外开槽孔的多边形效应小;开槽孔数量越多,其径向位移波动幅度会减小,但砂轮整体胀大会变大。内开槽12孔时砂轮基体基本上没有出现多边形效应,但砂轮整体胀大最大;而外开槽4孔时的径向位移波动幅度最大,但砂轮整体胀大最小。因此,开槽数太少会造成砂轮高速旋转时的多边形效应,故内开槽选择12孔(图13b,外开槽选择12或18孔,图13a中是18孔。
图16和图17表示了内开槽槽底孔半径和槽底孔分布位置圆半径对砂轮基体应力分布的影响。如图16所示:3条应力分布曲线交叠在一起,这说明槽底孔半径对砂轮基体应力分布产生的影响并不明显,没有改变应力分布的变化趋势,而且不同槽底孔半径的最大环向应力基本接近。如图17所示:槽底孔分布位置圆半径将对砂轮基体的应力分布产生重要影响,分布位置圆半径较大的应力分布曲线其最大环向应力依次向砂轮外侧推移,且最大环向应力随分布位置圆半径的增大而有显著的增加。这说明内开槽结构的槽底孔分布位置圆半径不能太靠近砂轮外侧,否则会产生较大的砂轮外侧环向应力。选择图13b的分布位置圆半径1 OOmm(直径200mm)是比较适当的。
