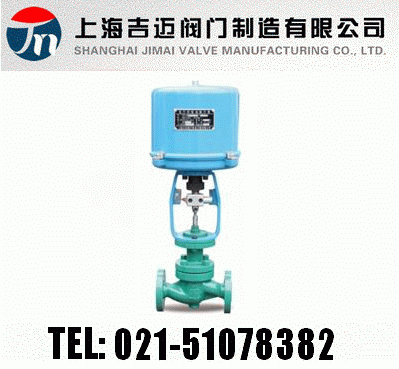

ZRHW电动小流量调节阀
概述
ZRHW电动微小流量调节阀是一种顶导向单阀座调节阀,具有结构简单、密封性能好、使用可靠等特点。有效而足够的顶部导向系统克服小开度时的震动,有效使用寿命更长。更小的流量系数选择增加了该阀的使用可选择多弹簧气动薄膜机构或电动执行机构等。
标准规格
阀体型式:直通铸造球型阀体 阀芯型式:非平衡式单座柱塞阀芯 公称通径:DN15、20、25 NPS 1/2?~ 1? 公称压力:PN16 ~ 100 CLASS 150LB ~ 600LB 连接方式:法兰:FF、RF、MF、RTJ 焊接:SW、BW 法 兰 距:符合IEC 60534 阀盖形式:标准型(-5℃~230℃)、 散热片型(-45℃~大于230℃场合)、 低温加长型(-196℃~ -45℃)、波纹管密封型 填 料:V型聚四氟乙烯填料、柔性石墨填料等 密 封 垫:金属夹石墨密封垫 执行机构:电动:3810L系列智能型执行机构、PSL系列智能型执行机构 表面涂漆:绿色 丙稀酸聚胺酯磁漆
型号编制
Z |
执行机构 |
H |
结构形式 |
-公称压力 |
阀体材质 |
公称通径 |
Z系列调节阀 |
J:气动薄膜执行机构 R:电动3810L执行机构 D:电动PSL执行机构 |
H直行程 |
W:标准型微小流量调节阀 WG:带散热型微小流量调节阀 WV:波纹管型微小流量调节阀 WD:低温型微小流量调节阀 |
PN16=16 CL150LB=150 LB JIS10K=10K |
C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材质 |
DN25= DN25 NPS1?=NPS1? |
如:Z型电动小流量调节阀,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZRHW-16C DN50 |
性能 |
