进口孔用组合密封GDKK 450高品质 |
|
|
|
![]() ![]() ![]() ![]() |
联系我时,请说明在东北制造网上看到的,谢谢! |
![]() 微信分享 |
|
|||

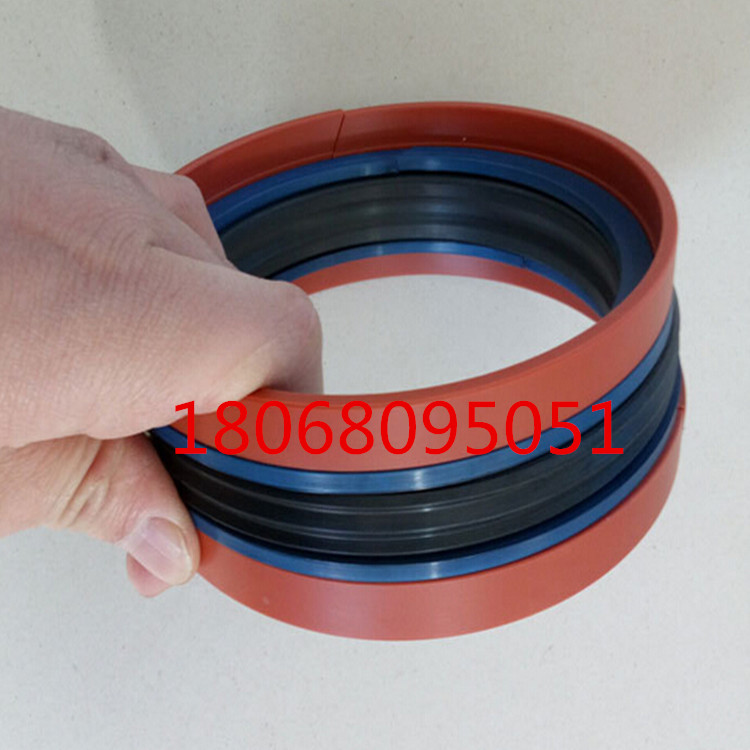

关键字:组合密封 dbzz进口孔用组合密封GDKK 450高品质 性能与用途 由密封环、两个导向环、两个挡圈、一个弹性橡胶圈组成。导向环起定位和导向作用,挡圈起到支承和定位作用,弹性橡胶圈提供预紧力并补偿密封环的磨损,密封环与油缸内孔形成配合而对偶面产生密封效果。适用于油缸活塞的密封。GDKK具有双向密封效果。 材质 导向环:尼龙PA、聚甲醛POM或聚四氟乙烯PTFE; 挡圈:尼龙PA、聚甲醛POM聚四氟乙烯PTFE; 橡胶圈:一般为丁晴胶NBR,特殊情况下选用氟胶FKM; 密封环:聚四氟乙烯PTFE。 工况条件 工作压力:≤45Mpa; 往复速度:≤1m/s; 使用温度:-35+200℃(若使用温度在120℃以上或在磷酸酯系液压油中,导向环和挡圈需采用聚四氟乙烯PTFE,橡胶圈需采用氟胶FKM); 工作介质:液压油、乳化液、水。 四、设计标准 设计选用时可参考Hunger公司GD1000K系列。 五、标注方法 组合密封GDKK用订货号来标注,示例:组合密封GDKK1800。 六、结构装置 规格及沟槽尺寸 订货号 D d b d2 d3 a c f e GDKK0500 50 34 39 42 46 3 20.5 9.25 7 GDKK0560 56 40 48 52 GDKK0630 63 47 55 59 GDKK0650 65 49 57 61 GDKK0700 70 54 62 66 GDKK0750 75 59 67 71 GDKK0800 80 62 43 72 76 3 22.5 10.25 GDKK0850 85 67 77 81 GDKK0900 90 72 82 86 GDKK0950 95 77 87 91 GDKK1000 100 82 92 96 10 GDKK1100 110 92 102 106 GDKK1150 115 97 107 111 GDKK1200 120 102 112 116 GDKK1250 125 103 53 115 121 4 26.5 13.25 GDKK1300 130 108 120 126 GDKK1400 140 118 130 136 GDKK1500 150 128 140 146 GDKK1600 160 138 150 156 GDKK1700 170 148 57 160 166 6 15.25 GDKK1800 180 158 170 176 GDKK1900 190 165 64 180 186 4.5 31.5 16.25 GDKK2000 200 175 190 196 GDKK2100 210 185 71 200 206 8 19.75 12 GDKK2200 220 195 210 216 GDKK2250 225 200 215 221 GDKK2300 230 205 85 220 226 15 26.75 GDKK2400 240 215 230 236 GDKK2500 250 225 240 246 GDKK2750 275 250 265 271 GDKK2800 280 255 270 276 GDKK2900 290 265 280 286 GDKK3000 300 275 290 296 GDKK3100 310 280 80 298 304 8.5 36.5 21.75 15 GDKK3200 320 290 308 314 GDKK3500 350 320 338 344 GDKK3600 360 330 348 354 GDKK3800 380 350 368 374 GDKK4000 400 370 388 394 GDKK4200 420 390 408 414 GDKK4500 450 420 438 444 GDKK4800 480 450 468 474 GDKK5000 500 470 488 494 GDKK5400 540 510 528 534 GDKK5600 560 530 548 554 GDKK5800 580 550 568 574 GDKK6000 600 570 588 594 GDKK6300 630 600 618 624 GDKK6400 640 610 628 634 GDKK6500 650 620 638 644 GDKK6800 680 650 668 674 GDKK7000 700 670 688 694 GDKK7500 750 720 738 744 GDKK8000 800 770 788 794 联系人:张小姐 电话:0512-36826955 传真:0512-36826956 手机:18068095051 18068085052 13584956148 QQ:1135623196 地址:昆山市长江南路1128号 |
