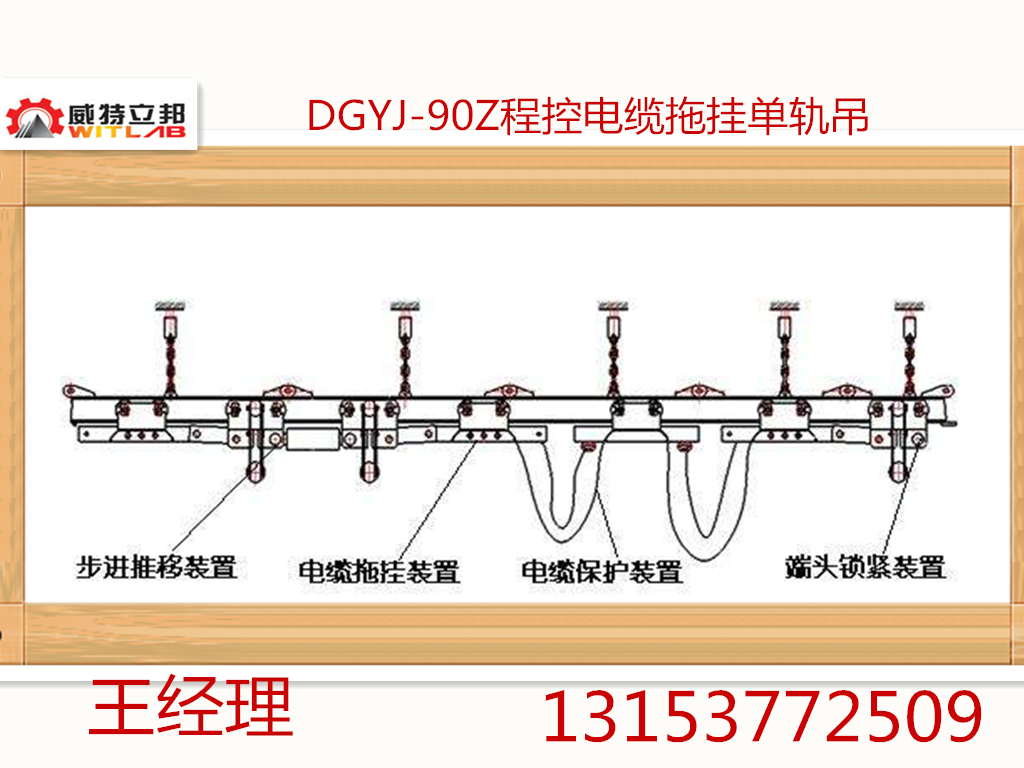

DGYJ-90型剪刀叉式单轨吊改进设计了工字钢轨道,在不改变轨道型号的条件下,采用德标I140E单轨吊专

用轨道,极大的增加了轨道的承载能力,采用剪刀叉式制动装置,在传统的吊轨式轨道腹板组合制动装置(抱

刹)的基础上大大提高了制动力,单个制动装置的最大静制动力达到了180KN;在30MPa的工作压力下,推移油

缸的最大推力达到了100KN;单轨吊的适应范围也得到的相应的提高,能在0-25倾角的巷道正常工作。

德标I140E工字钢和剪刀叉式制动装置的使用,增加了电缆拖挂单轨道的使用性能,极大的提高了电缆拖

挂单轨吊的适用环境,有助于提高煤矿工人的工作效率,减轻了工人的劳动强度,对煤矿企业发展有重要促进

意义。

技术参数：

适用巷道倾角：00-25

液压系统工作介质：乳化液

工作压力：15-20MPa

油缸最大推力：100KN

推移油缸行程：600/900mm

最大运行速度：80m/h

单个制动装置的最大静制动力：180KN

外供乳化液泵站工作压力：20-35MPa
