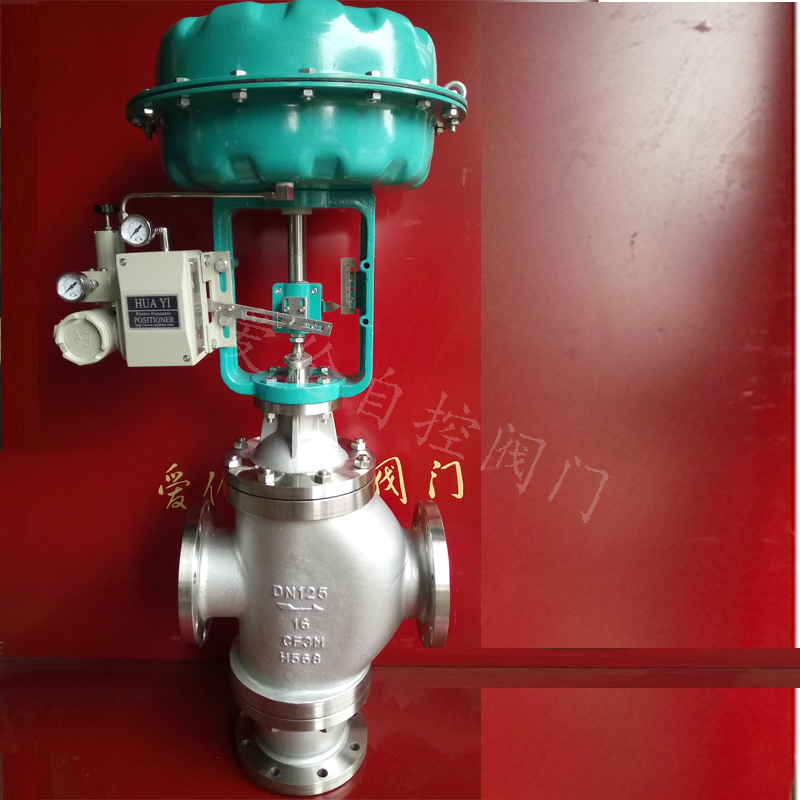

关键字:江西爱伦阀门,型号ALHP-16,气动三通调节阀,特点控制简单反应速度快,蒸汽温控,用途气体控制蒸汽,液体等介质 dbzz技术参数:气动三通调节阀,气动三通调节阀三通阀,采用双阀芯上下导向结构,通常使用在热交换器上,根据用途可分为分流调节型(一进二出)、合流调节型(二进一出)、快速切断型。气动三通调节阀本体主要参数 形 式 | T型三通 | 公称通径 | DN25DN400 | 公称压力 | PN16、40、63,ANSI CL150、300、600 | 阀体阀盖材质 | WCB、WC6、WC9、CF8、CF8M、HC276、Ti合金等 | 阀内件材质 | 304、316、HC276、Ti合金等 | 填 料 | 聚四氟乙烯V形、柔性石墨、聚四氟乙烯盘根、柔性石墨夹镍丝 | 执行机构 | 气动、电动 | 与执行器连接 | 螺栓压紧式、圆螺母锁紧式 | 阀盖类型 | 标准型、高温型(散热片)、波纹管型 | 连接方式 | 法兰型(RF、MFM、RJ)、焊接型(SW、BW) | 法兰距 | 见下表 | 工作温度 | -29+230(标准)、+230+560(中高温) | 泄漏等级 | ANSI B16.104 IV、VI、零泄漏 | 流量特性 | 线性、抛物线 | 固有可调比 | 30:1 |
新设计、安装的控制系统,为了确保调节阀在开车时能正常工作,并使系统安全运行,新阀在安装之前,应首先检查阀上的铭牌标记是否与设计要求相符。同时还应对以下项目进行调试:基本误差限;全行程偏差;回差;死区;泄漏量(在要求严格的场合时进行)。 如果是对原系统中调节阀进行了大修,除了对上述各项进行校验外,还应对旧阀的填料函和连接处等部位进行密封性检查。 调节阀在使用中,很多往往不是因为调节阀本身质量所引起,而是对调节阀的安装使用不当所造成,如安装环境、安装位置及方向不当或者是管路不清洁等原因所致。因此调节阀在安装使用时要注意以下几方面: (1)调节阀属于现场仪表,要求环境温度应在-2560℃范围,相对湿度≤95%。如果是安装在露天或高温场合,应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。 (2)调节阀一般应垂直安装,特殊情况下可以倾斜,如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。 (3)安装调节阀的管道一般不要离地面或地板太高,在管道高度大于2m时应尽量设置平台,以利于操作手轮和便于进行维修。 (4)调节阀安装前应对管路进行清洗,排除污物和焊渣。安装后,为保证不使杂质残留在阀体内,还应再次对阀门进行清洗,即通入介质时应使所有阀门开启,以免杂质卡住。在使用手轮机构后,应恢复到原来的空档位置。 (5)为了使调节阀在发生故障或维修的情况下使生产过程能继续进行,调节阀应加旁通管路,同时还应特别注意,调节阀的安装位置是否符合工艺过程的要求。 (6)调节阀的电气部分安装应根据有关电气设备施工要求进行。如是隔爆型产品应按《爆炸危险场所电气设备安装规范》要求进行安装。在使用维修中,在易爆场所严禁通电开盖维修和对隔爆面进行敲打。同时在拆装中不要磕伤或划伤隔爆面,检修后要还原成原来的隔爆要求状态。 (7)执行机构拆修后应注意加油润滑,低速电机一般不要拆洗加油。装配后还应检查阀位与阀位开度指示是否相符。 |
