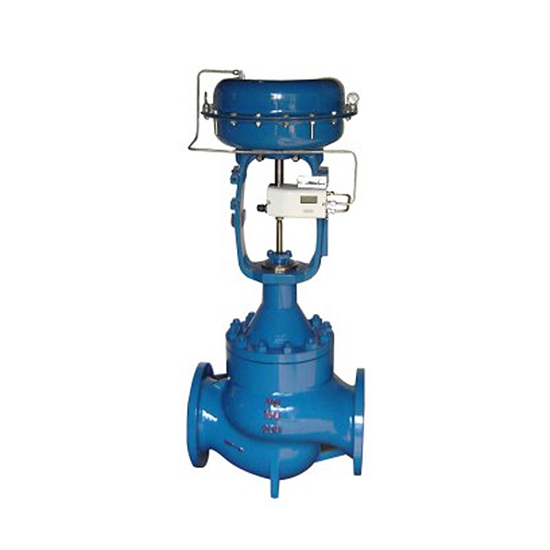

关键字:江西爱伦阀门,型号ALHP-16,功能流量控制减少计量漏失,特点控制简单反应速度快,用途可操控气体蒸汽液体等介质,气动笼式调节阀 dbzz笼式双座气动调节阀是一种压力平衡式的调节阀,阀体流体通道呈 S 流线型,还设有一个改善套 筒周围流体平稳流动的导流翼,优点是压降损失小,流量大、可调范围广,流量特性曲线精度高,动态稳定性好,噪音低,空化腐蚀小。调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。适宜控制高温,低温的高压差流体。 气动调节阀主要技术参数和性能 阀 体型 式 直通双座铸造球形阀 公称通径 40200mm 公称压力 ANSI 125、150、300、600 JIS 10、16、20、30、40K PN 1.6、4.0、6.4MPa 连接型式 法兰式:FF、RF、RJ、LG 标准按 ANSI B16.5,JIS B2201JB/T79.1 PN1.6MPa JB/T79.2 凹凸面 焊接式:嵌接焊 SW(4050mm) 对接焊 BW(65200mm) 材 料 HT200 ZG25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo SCPH21 SCPH61 Ti 上阀盖常温型(P):-17+230℃ 伸长Ⅰ型(E1):-45-17℃ +230+566℃ 伸长型Ⅱ(E2):整体式(E2I):-100-45℃ 焊接式 (E2W):-196-100℃ 压盖型式 螺栓压紧式 填 料 V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉编织填料 阀内组件 阀芯型式 压力平衡式阀芯 流量特性 高精度流量特性,参考图 1 高容量套筒流量特性,参考图 2 工作范围 软阀座的工作温度和压差参考图 3; 司太莱堆焊的工作温度和压差参考图 4 备注:整体式和分离式套筒应根据公称通径,材料、工作温度而定。 材 料 17-4PH、0Cr17Ni12Mo2 司太莱堆焊 执行机构 订货须知: 1.产品型号与名称 2.公称通径(DN) 3.公称压力(PN) 4.额定流量系数KV 5.阀体和阀内组件材料 6.固定流量特性 7.适用温度和介质 8.整机作用方式(电开、电关)及输入信号 9.是否带附件(操作器、伺服放大器等)10.其他特殊要求 |
