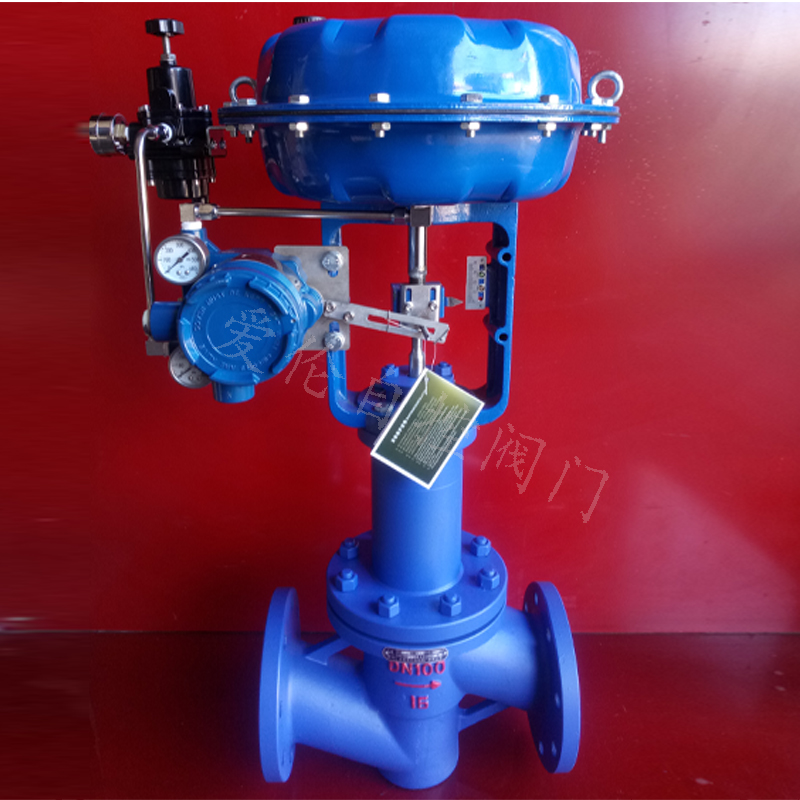

关键字:江西爱伦阀门,型号ALHP-16,用途流量控制减少计量漏失,特点控制简单反应速度快,蒸汽温控调节,气动波纹管调节阀 dbzz技术参数:
气动波纹管调节阀允许使用压力 1MPa、2 Mpa、3.5 Mpa 连接形式 法兰式:RF 和 RJ 标准按JIS B2201 ANSI B16.5 JB/T79.1 PN 1.6MPa RF JB/T79.2 凹凸面 材 料 HT200 ZG25 ZG1Cr18Ni9波纹管密封单座调节阀是一种顶导向结构的调节阀,阀体结构紧凑,流体通道呈 S 流线型, 压降损失小,流量大、可调范围广。上阀盖采用波纹管密封结构,可彻底消除工艺介质从阀杆运动间隙 向外泄漏的可能性,这是波纹管密封阀的显著特点之一。由于波纹管元件本身的可变形和卓著的抗老化 性,这种调节阀完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次,采用波纹管—— 填料双重密封结构,安全可靠性更好,因此,它在剧毒,强腐蚀性、放射性等稀有特殊介质的自动控制 系统中得到广泛应用。阀芯导向面积大,抗振性好,配用多弹簧式薄膜执行机构,其结构紧凑,输出力大。 气动调节阀主要技术参数和性能 阀 体 型 式 直通单座铸造球型阀 公称通径 40200mm 公称压力 ANSI 150、300、600 JIS 10、20、30、40K PN 1.6、4.0、6.4MPa 允许使用压力 1MPa、2 MPa、3.5 MPa 连接形式 法兰式:RF 和 RJ 标准按JIS B2201 ANSI B16.5 JB/T79.1 PN 1.6MPa RF JB/T79.2 凹凸面 焊接式:嵌接焊 SW(4050mm) 对接焊 BW(65200mm) 材 料 HT200 ZG25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo 或 SCPH21 SCPH61 Ti 上阀盖 常温型(P):-17+230℃ 伸长Ⅰ型(E1):+230+350℃,-45-17℃ 备注:工作温度不准超过各种材料的允许范围 压盖型式 螺栓压紧式 填 料 V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉编织填料。 阀内组件 阀芯型式 上导向单座柱塞型阀芯
气动调节阀订货须知 1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件 6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件 |
