关键字：江西爱伦阀门,型号ALHP-16,用途流量控制减少计量漏失,特点控制简单反应速度快,温度压力液位,气动双座调节阀

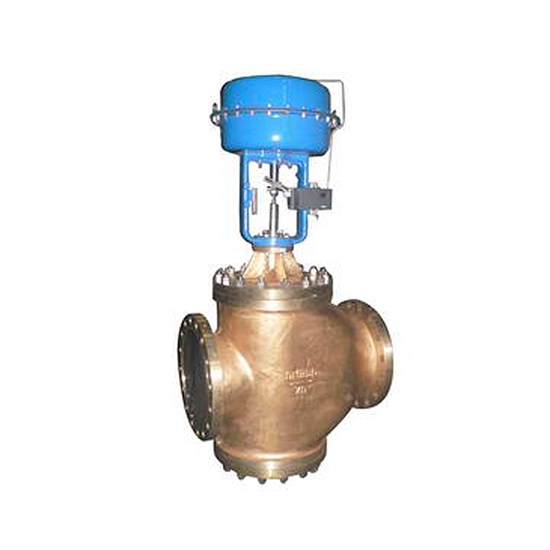

dbzz技术参数：气动薄膜双座调节阀采用双导向结构，配用多弹簧执行机构。具有结构紧凑、进面轻、动作灵敏、压降描 失小、允许压差大、阀容量大、流量特性栝确、维护方便等优点，可用干苛刻的工作条件。气动薄膜双座调节阀采用双导向结构，配用多弹簧执行机构。具有结构紧凑、进面轻、动作灵敏、压降描 失小、允许压差大、阀容量大、流量特性栝确、维护方便等优点，可用干苛刻的工作条件。特别适用于阀前后压差较大，泄漏要求不离的工作场合。本系列产品有标准型、调节切断阀、波纹管密封型、夹套保温型等 多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~300。适用流体温度由-196℃~+560℃范围内多种档次。泄漏星 标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。气动薄膜双座调节阀门主要零件常用材料 | 名称 | 材质 | | 阀体阀盖 | ZG230-450、ZG0Cr18Ni9 | | 阀芯阀座 | 0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太莱 | | 填料 | PTFE、柔性石墨 | | 波纹管 | 0Cr18Ni9 | | 垫片 | 石墨缠绕垫片（V6590）、F4 | | 膜盖 | A3、0Cr18Ni9 | | 波纹膜片 | 夹增强尼龙织物丁腈橡胶 | | 弹簧 | 60Si2Mn | | 阀杆推杆 | 0Cr18Ni9、2cr13 |
气动薄膜双座调节阀门主要技术参数 | 公称通径 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | | 阀座 通径 mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | | 额定 kv | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 1960 | 2560 | | 公称压力（MPa） | 1.6、2.5、4.0、6.4 | | 行程（mm） | 16 | 25 | 40 | 60 | 100 | 130 | | 薄膜有效面积Ae（cm2） | 280 | 350 | 560 | 900 | 1400 | 活塞式 | | 信号范围KPa | 20-100、40-200、80-240 | | 气汽源压力MPa | 0.1-0.4 | 0.4-0.7 | | 固有流量特性 | 线性、等百分比、快开 | | 固有可调比 | 50:1 | | 泄漏等级 | 硬密封IV、V级；软密封VI | | 法兰尺寸 | 符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等标准 | | 阀体材质 | WCB、304、316、WC6、钛、镍、哈氏合金、Monel等 | | 阀芯材质 | 304、316、420、钛、镍、哈氏合金、Monel等 | | 工作温度℃ | -40~+230℃（常温）、+230~+450℃（中温）、 +450~+560℃（高温）、-40~-196℃（低温） | | 系列类型 | 常温型、中温型、低温型。波纹管密封型、夹套保温型、调节切断型 |
订货须知: 1.产品型号与名称 2.公称通径(DN) 3.公称压力(PN) 4.额定流量系数KV 5.阀体和阀内组件材料 6.固定流量特性 7.适用温度和介质 8.整机作用方式(电开、电关)及输入信号 9.是否带附件(操作器、伺服放大器等)10.其他特殊要求 |
