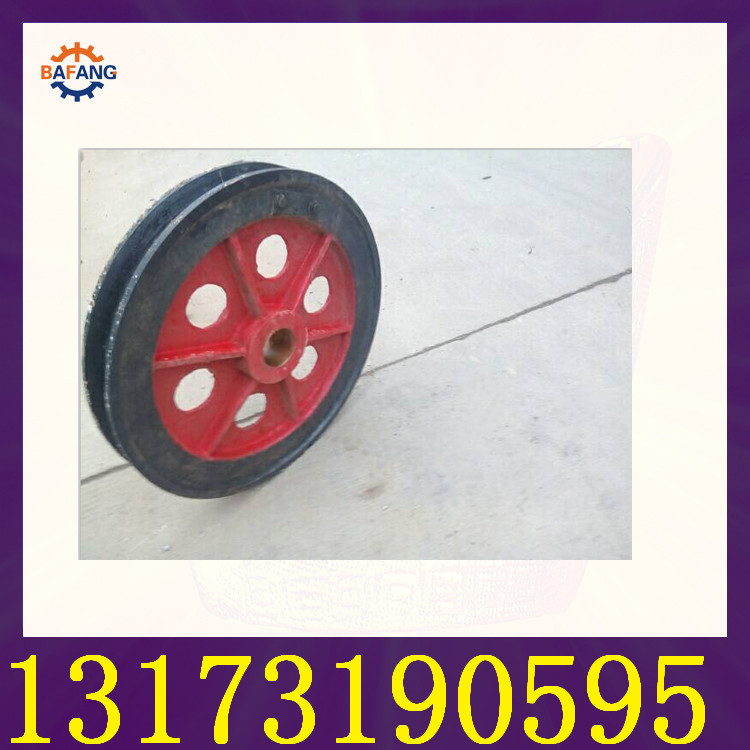

关键字:固定天轮 dbzzTZG-800/16固定天轮 固定天轮 天轮head sheave又叫绳轮(sheave wheel) 是设置在井架或暗井顶部,承托提升钢丝绳的导向轮。矿井立井井架最上方调节钢丝绳运动方向的定滑轮,他承载着罐笼、吊桶或者立井箕斗的重量,也常常被看作矿井的标志。按《煤矿安全规程》,提升设备的天轮的最小直径与钢丝绳直径之比值应符合:井上提升装置的滚筒和围抱角大于90°的天轮,不得小于80;围抱角小于90°的天轮,不得小于60;井下围抱角大于90°的天轮,不得小于60;围抱角小于90°的天轮不得小于40。 型号 | 天轮直径(m) | 钢丝绳直径(mm) | 两轴承中心距 | TZG-800/16 | 0.8 | 16 | 500 | TZG-1000/20 | 1.0 | 20 | 550 | TZG-1200/20 | 1.2 | 20 | 550 | TZG-1400/24.5 | 1.4 | 24.5 | 600 | TZG-1600/24.5 | 1.6 | 24.5 | 600 | TZG-2000/24.5 | 2.0 | 24.5 | 700 | TZG-2500/28 | 2.5 | 28 | 800 | TXG-800/16 | 0.8 | 16 | 500 | TXG-1000/20 | 1.0 | 20 | 550 | TXG-1200/20 | 1.2 | 20 | 550 | TXG-1400/24.5 | 1.4 | 24.5 | 600 | TXG-1600/24.5 | 1.6 | 24.5 | 600 | TXG-2000/24.5 | 2.0 | 24.5 | 700 | TXG-2500/28 | 2.5 | 28 | 800 |
|
