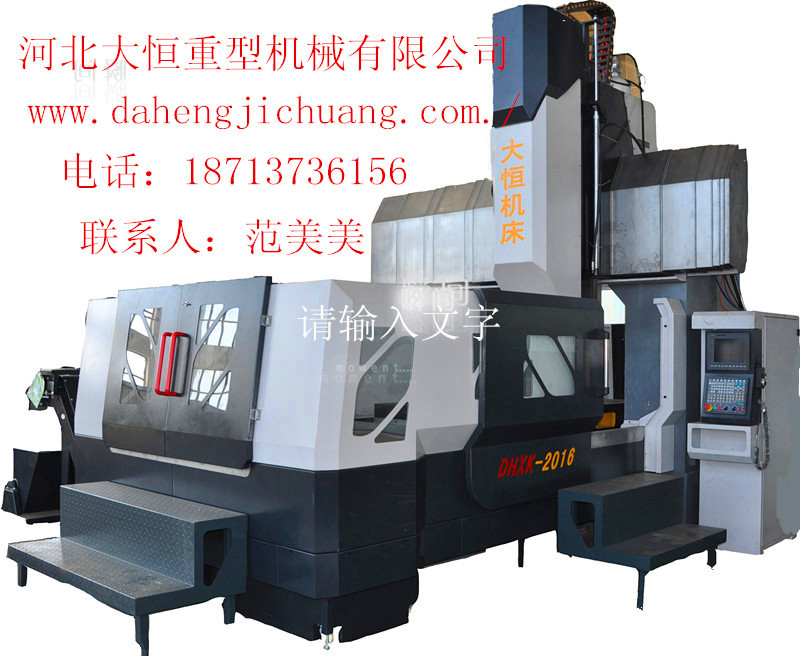

一、产品简介：

机床的结构特点：固定式床身、工作台移动；主轴箱随溜板上下移动；亦可沿横梁左右移动实现三轴联动；配置18.5kW主铣头。机床具有铣削、镗削、钻削、锪孔、攻丝等功能，适用于机械、钢铁、能源、汽车、航天、兵器、船舶等行业的大、中型零件的加工。配备附件铣头后可实现工件的一次装夹，安装直角铣头可五面加工，一机多用，提高了工件的加工效率。

二．主要技术参数和配置清单如下：

序号 名称 品牌 备注

1 外防护 盐山 含水箱和水槽、水泵、外防护。无排屑机

2 铸件毛坯 大恒 二次回火

3 进给电机 日本安川 28.4/18.6/28.4

4 主电机 北京超同步 18.5千瓦

5 系统 新代21MA 可铣、镗、钻、扩、铰、攻丝、功能

6 外防护罩 沧州盐山 工作台不锈铁防护，横梁风琴式防护,外防护。

7 丝杠 THK或台湾上银 C5级、双头螺帽

8 轴承 NSK 等级P4

9 贴塑 台湾

10 油漆 晨虹牌

11 电器柜加安装 操作面板分开

12 粗加工 二次回火

13 主轴箱导轨磨淬火 淬火硬度HRC48度以上。

14 装配 装配温度10摄氏度以上

15 润滑泵 工作台齿轮泵，横梁和主轴箱电子控制

16 垫铁和螺栓 一台一套

17 主轴 台湾键椿 BT50/150同步轮结构

18 拖链 沧州

19 小件 供方

20 安装调试 供方负责

21 配重 氮气

22 直角头 选配

23 机床结构图 提供机床结构图、做为验收依据，按照精度验收表验收、提供地基图

序号 项目 主要参数

1 X轴行程 mm 2200

2 Y轴行程 mm 1800

3 Z轴行程 mm 800

4 龙门跨距 mm 1600

5 主轴端面至工作台距离 mm 150-1050

6 工作台面积 mm 2000×1250

7 最大承重 T 5

8 T型槽数量 No. 5

9 T型槽尺寸/间距 mm 22/250

10 驱动方式 直连式

11 主轴转速 rpm 6000

12 主电机功率 kW 18.5

13 主轴扭矩 N.m 117

14 主轴锥度及规格 ISO7:24NO50

15 拉钉规格 P50T-2-MAS403-45°

24 数控系统 新代 21MA

17 X、Y、Z快移速度 m/min 10/10/8

18 X、Y、Z伺服电机功率 kW X/Y/Z轴4.4/2.9/4.4

19 X、Y、Z伺服电机扭矩 N.m X/Y/Z轴28.4NM/18.6/28.4

20 X、Y、Z伺服电机转速 rpm 2000

21 X、Y、Z轴丝杠直径 mm Φ50/Φ50/Φ50

22 进给速度 mm/min 6000

23 最小步进当量 mm 0.001

标准配置

序号 明细 序号 明细

1 数控系统：台湾新代21MA（配手轮） 8 Z轴氮气平衡系统

2 主轴同步带轮传动 9 机内带水槽装置

3 主轴恒温系统油冷 10 刚性攻丝

4 气动液压润滑系统 11 变压器

5 机床全防护 12 机床垫铁，地脚螺栓

6 导轨防护 13 清洁

7 外冷系统（水冷、气冷） 14 带水枪

二、机床主要结构特点：

1．X轴：工作台沿固定床身导轨纵向往复运动。

X轴传动：采用交流伺服电机传动滚珠丝杠传动，带动工作台运动，实现X轴直线运动。

导轨形式：2条45滚柱直线导轨。

2．Y轴：铣头溜板沿横梁导轨往复运动。

Y轴传动：采用交流伺服电机传动滚珠丝杠传动。

导轨形式：2条45滚柱直线导轨。

3．Z轴：铣头滑枕沿溜板导轨垂直往复经给运动。

Z轴传动：采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动，并加双杠配重

导轨形式：T型滑枕。

4．大件：

机床大件包括床身、工作台、立柱横梁整体铸造、铣头溜板、铣头滑枕、铣头。

机床大件均采用树脂砂造型、高强度优质铸铁件。大件毛坯经热时效处理粗加工二次回火，以消除内应力；粗加工后进行充分的时效处理，以消除加工残余应力；精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削，使机床具有良好的刚性和精度保持性。

5．主镗铣头：

主铣头采用台湾主轴，带自动拉刀，同步轮结构。

6．润滑系统：

润滑部位 名称 容量 润滑油粘度 备注

恒温系统 主轴组冷却 油冷

集中润滑系统 三轴丝杠润滑及线轨、滑动导轨 导轨油 4L ISO VG68 根据机床设置的油位报警信号供给

推荐品牌（任选） SHELL（壳牌）牌号为：SHELL TONNA T68

长城牌号为：L-G68导轨油

平衡汽缸 黄油

7．机床安全、防护装置：

（1）采用标准《GB15760-2004 金属切削机床、安全防护通用技术条件》。

（2）机床的X、Y、Z三轴传动系统中，均设电气软限位、回零及机械限位多项安全控制装置，保持机床在安全可靠的状态下进行工作，保证操作人员正常工作的绝对安全。

（3）床身和拖板采用不锈铁板护罩防护。

（4）配置工作照明灯、标高指示灯。

三、机床电气部分：

1．控制装置的工作电源：

（1）工作电源：三相交流380V，电压范围360V430V；50HZ±2% 。若电源波动较大，建议用户配置自动交流稳压装置。

（2）环境温度：5℃45℃。

（3）相对湿度：≤80%

周围空气：在有浓度较高的导电尘埃、灰尘、切削油剂、有机溶剂等环境中，机床控制电柜需要置于洁净的恒温房内。

2．电器配置：

   进给采用日本安川电机，主轴采用北京超同步。系统：台湾新代21MA
