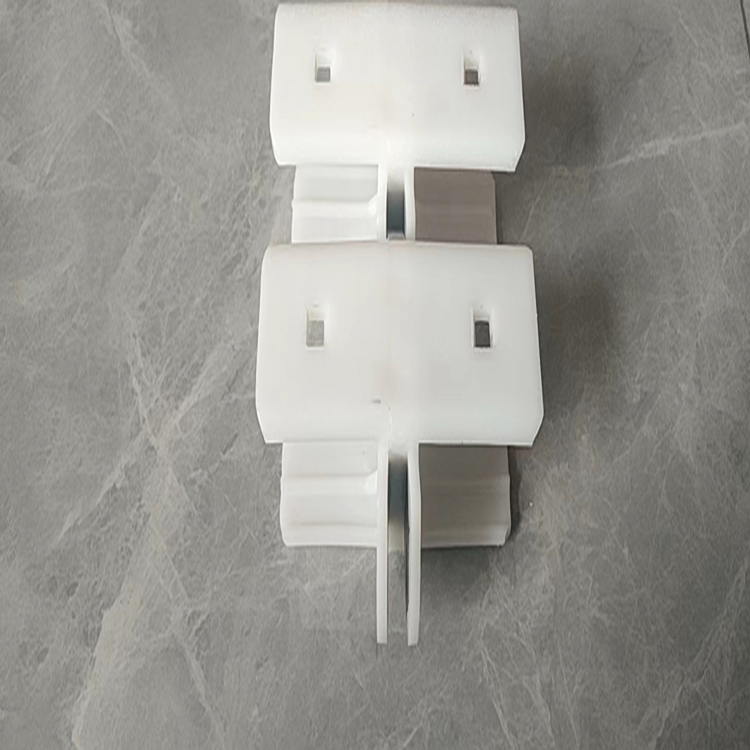

矿用电缆夹板

      U型电缆夹、强度高、耐腐蚀、耐酸碱、耐冲击、韧性好、抗静电，抗阻燃。该U型电缆夹能更好的对采煤机电缆和水管提供保护。公司主要产品有： O型电缆夹，H型电缆夹，C型电缆夹，U型电缆夹等。我公司采煤机用电缆夹产品型号齐全，可以按你的要求来定做。

      采煤机用电缆夹板重量轻、体积小、结构紧凑，安装方便快捷，维护维修简单，且使用寿命长，抗拉强度、抗冲击力大等。其优点是内衬钢骨架承载拖曳力，保护电缆或水管不受外力作用，尼龙66中添加阻燃、抗静电等助剂，具有阻燃、抗静电作用。相邻电缆夹易于连接，根据采煤机工作面需要可以任意延长，在拖曳过程中保护电缆或水管可靠工作，不被折断或破损，提高生产效率，降低维护维修成本。

LJU100×130×100采煤机用电缆夹板     LJU100×135×100采煤机用电缆夹板

LJU100×140×100采煤机用电缆夹板     LJU100×150×100采煤机用电缆夹板

LJU100×155×150采煤机用电缆夹板     LJU100×160×100采煤机用电缆夹板
LJU100×170×125采煤机用电缆夹板     LJU100×180×140采煤机用电缆夹板
LJU100×180×145采煤机用电缆夹板     LJU100×160×150采煤机用电缆夹板
LJU100×160×150采煤机用电缆夹板     LJU100×180×150采煤机用电缆夹板
LJU100×200×150采煤机用电缆夹板     LJU100×160×120采煤机用电缆夹板

该产品适用于煤矿采煤机用拖曳式电缆夹。

　　主要起保护井下采煤机用电缆、水管的作用，以防电缆、水管折断和磨损。宽*高*中心距

　　产品尺寸:

　　O型 180*145*125mm

　　U型 150*105*100

　　H型 180*145*100

　　H型 182*110*100

　　U型 150*105*100 H型 180*145*100 H型 182*110*100

　　O型 180*145*125mm

　　型号规格（宽*高*中心距） 材质

　　H型电缆夹-1 200*115*100 符合材质、双抗材质、尼龙和塑料两种材质

　　H型电缆夹-2 182*110*100

　　H型电缆夹-3 180*145*100

　　H型电缆夹-4 180*150*100

　　H型电缆夹-5 180*100*100

　　H型电缆夹-6 180*140*100

电缆夹板用途和适用范围：
该产品适用于煤矿综采、普采机组上使用的以聚合塑料和碳素钢板为原料的各种型号采煤机用
拖曳式电缆夹。
该产品采用了中华人民共和国煤炭行业《采煤机用拖曳电缆夹技术条件》MT/T 775-1998
标准研制开发。并且符合MT/117-2007的有关规定。2.主要结构及工作原理：主要结构：电缆夹由聚合塑料内包碳素钢骨架构成的O形夹板、横联板、联接销轴组成。工作
原理：该产品悬挂式安装在采煤机拖缆架上，随采煤机一起运动。主要起保护井下采煤机用电
缆、水管的作用，以防电缆、水管折断和磨损。3.安装与使用：(1).先将横连扳的T型插头分别插入左右夹板的T型槽内、使T型插头的半圆定位孔与夹板的定
位销孔同心,定位销插入定位销孔形成一节电缆夹槽.
(2).将多节电缆夹槽首尾孔对齐后用联接销轴由内向外穿入孔中、装上开口销，联接成一段电
缆夹槽。（终长度可根据采煤工作面需要而定）。
(3).将电缆放入夹槽，用横联板按图示将夹槽联接成封闭式电缆夹,从而组成一条完整的电缆夹
达到采煤机的使用要求。二、注意事项：1．该产品运输时，应注意联接部位的保护。
2．该产品贮存，应放置在室内库房中，温度在-15℃~+40℃为宜，避免与明火接近。
3．安装时一定要使横连扳的T型插头分别插入左右夹板的T型槽内，然用胶锤将横连扳敲到位;
使T型插头的半圆定位孔与夹板的定位销孔同心;定位销插入定位销孔，用胶锤敲到位。
