TS-969电梯无线对讲呼叫系统

深圳楚光金典科技有限公司，是A级高新技术企业(GF2543),同时也是通过国家信息产业部认证、获国家政策扶持的软件技术企业(京R-2000-0006)。经过近十年不断在高新技术上创新努力，公司众多产品技术水准一直保持着同业领先地位。

TS-969《电梯无线对讲呼叫系统》是我公司专门针对国内电梯缺乏远程应急呼叫管理、以致无法及时赶往现场救助受困人员、快速修理故障电梯等问题，特别设计开发的中控式无线对讲呼叫高新技术产品。该系统高度集成了多项高新技术，国内首创的远距离中控式无线电梯呼叫系统，本系统具有无需任何施工铺架线、大范围电梯无线集中管理、抗干扰能力强、音质清晰、无线呼叫覆盖半径大（城市实际覆盖半径大于3公里）、智能化程度高、使用方便、安装非常简单等优越特性。能够在不改动电梯的内部结构、外观和原电梯操作方法的前提条件下，实现多部以至上百部电梯无线连网通信，实现监控室对电梯的集中对讲和管理，电梯内人员只需通过一次按键呼叫后，实现自动无线对讲连接，外部呼入能自动接听，自动挂断等多种功能。极好地解决了因电梯故障所带来的一系列问题。

产品功能特点：

（一）、TS-969电梯无线对讲中控呼叫系统

1.可以单独呼叫每个分机

2.可以单独接收每个分机应答

3.无线双向对讲

4.可以一键向所有分机广播

5.可以单独与电梯房双向对讲

6.故障电梯信号灯指示

7.故障电梯呼叫时，可防止被中断

8.对讲状态信号灯提示

9.对讲进程中控控制功能

10. 5-10w功率，具有非常强的抗屏蔽性能

11.专用UPS充电电源

（二）、TS-969电梯无线对讲转发分机呼叫系统

1.呼叫语音录音

2.一键自动报警呼叫及语音录音呼叫

3.接收主机语音呼叫

4.自动应答回呼主机

5.无线双向对讲

6.防止反复呼叫

7.工程接口齐全

8. 5-10w功率，抗屏蔽性能强

（三）、TS-969电梯分机有线交换系统

1.可以实现多台电梯通过一台电梯无线转发分机与中控对讲呼叫

2.通过增加电梯电话，实现监控中心、机房、轿厢、轿顶、坑底五方对讲通话

（四）、TS-969电梯无线对讲呼叫系统优势

1. 大量节约了昂贵的线路成本；

2. 大量节约了线路铺设高额的施工成本；

3. 大量节约了由于线路故障、老化等因素而带来的维护成本；

4. 完全杜绝了由于铺设线路而带来的对楼宇及道路的破坏；

5. 监控中心位置可以根据需要任意调整，无需任何线路调整；

6. 整个系统施工极为简单、施工周期短、见效快；

7. 无线距离覆盖范围广，在3公里半径内抗干扰能力强、音质清晰。

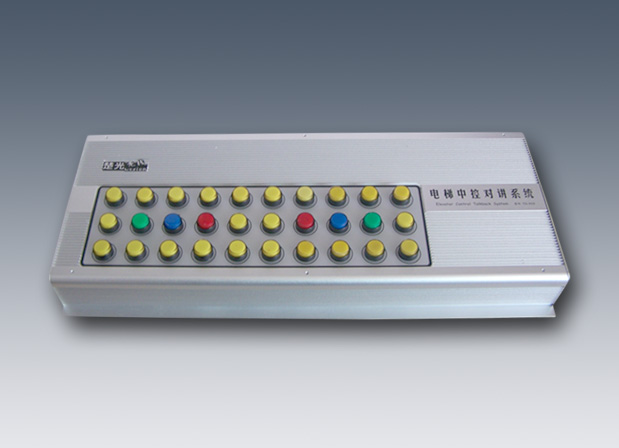

二、电梯无线对讲中控机面板说明：

1、黄颜色的信号灯按钮是实现与电梯对讲通话功能和呼叫电梯定位管理。当中控机收到电梯呼叫后，中控机所对应的信号灯打开，指示此灯所管理的电梯发出呼叫。

2、   红颜色信号灯按钮是实现对所有电梯广播通知管理。按下按钮时，信号灯打开，同时可以开始广播讲话。（例：如发生火警或地震等突发意外情况时，可以立即紧急通知所有电梯。）

3、   侧面板的[音量]旋钮：可调高或调低喇叭的声音大小。

4、   侧面板的[软件]孔：设备出厂时，写入相应软件及编码。

5、   侧面板的红色灯、绿色灯：绿色灯为电源指示灯，红色灯为正在发射工作指示灯。

6、   侧面板的[麦克]孔：提供外接麦克的工作方式。

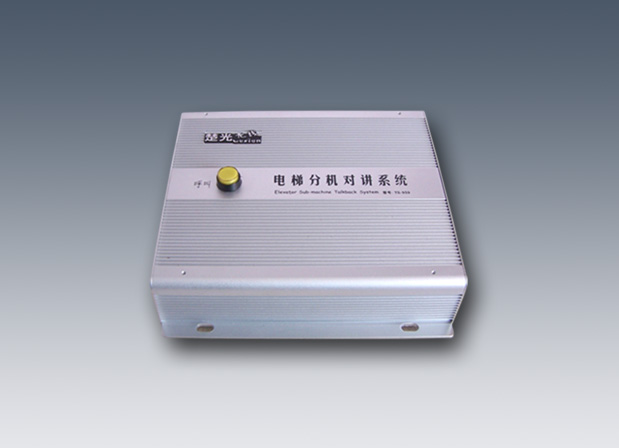

三、电梯无线对讲转发分机面板说明：

1、侧面板的红色按钮为录音钮，按住3秒后，听到滴的一声，此时开始录音（例：一号电梯呼叫，速来帮助），录音时间为6秒，如果想听已录好的内容，只要再按一下此钮，即可播放已录制完成的内容。

2、侧面板的[音量]旋钮：可调高或调低喇叭的声音大小。

3、侧面板的[软件]孔：设备出厂时，设定对讲编码与频道。

4、侧面板的红色灯、绿色灯：绿色灯为电源指示灯，红色灯为正在发射工作指示灯。

5、侧面板的[麦克]孔：提供外接麦克的工作方式。

四、电梯对讲呼叫使用方法

1、当电梯里按下呼叫按钮后，电梯无线对讲转发分机会自动向电梯里播放已录制的呼叫内容（例：“一号电梯紧急呼叫，请速来帮助”），同时将录音呼叫内容无线发射给中控机。

2、中控机收到电梯呼叫后，呼叫电梯所对应的警示黄灯闪亮，并先发出报警声提示，然后听到电梯对讲转发分机的录音呼叫（例：“一号电梯紧急呼叫，请速来帮助”），之后，中控机自动获取与电梯通话对讲的主导控制权。

3、当中控机获取对讲主导控制权后，按住信号灯亮的对讲按钮（如一号电梯对讲按钮），当工作灯为红灯亮后，此时对着中控机麦克风讲话，电梯内会听到您的讲话声音，松开按钮可自动接收电梯内5秒回话(如果话音还没有停止会自动向后延时5秒)，电梯内人员无需执行任何操作，直接对着喇叭讲话即可。如此返复使用，可与电梯内进行现场对讲沟通。

五、系统技术指标：

频率范围                 409-----410（中国）

频道数目                 20

频率间隔                 25 KHZ

调制型式                调频

工作方式                 同频单工   异频单工

天线阻抗                 50欧姆

额定工作电压             12.8V

接地方式                 负极接地

工作温度范围             -10℃——+55℃

发射功率                 低：5W    高：10W

杂波辐射                 ≤-60dB

消耗电流                 ≤6A（发射时@10W）

调制灵敏度               2—20mV

频率稳定度               ＋－５ppm

可用灵敏度　             ０.１８ＵＶ（１２ＤＢ）

门限静噪灵敏度　         ≤０.２ＵＶ

深静噪灵敏度　           ≤３ＵＶ

音频输出功率             ≥０.5W

音频谐波失真             ≤10%

音频频率响应             300—3000Hz
