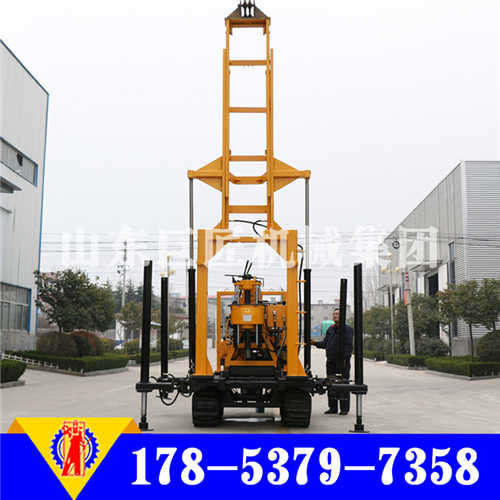

整机参数 Unity machine parameter

钻孔深度 Driling depth（m）

200

开孔直径（mm）

Maximum openhole caliber

325

终孔直径 End hole caliber（mm）

75

钻杆直径 Drill rod calier（mm）

Φ42

Φ50

Φ60

钻孔倾角 Drill angle（°）

9075

钻机重量Drill weight（kg）

3600

钻机尺寸（mm）

Unity machine dimensions

3800*1950*2700

立轴 Spindle

立轴转速Spindle speed（r/min）

64/128/287/557

立轴行程Spindle stroke（mm）

450

卷扬机 Hoist

单绳起重量（kg）

 Max.single line hoisting capacity

1600

单绳提升速度（m/s）

 Single line lifting speed

0.41 0.82 1.64

卷筒直径 Reel diameter（mm）

140

钢丝绳直径 Wirerope caliber（mm）

13

钢丝绳容量 Wirerope length（m）

27

泥浆泵Mud pump

类型 Type

卧式单缸双作用

Horizontal single-urn twin-action

排量 Displacement（L/min）

柴油机：170L/min

电机  ：150L/min

压力Pressure（Mpa）

1.3

工作压力 Work pressure（Mpa）

0.7

进水管直径 Inlet pipe caliber（mm）

51

出水管直径Outlet pipe caliber（mm）

32

三角带型号 Triangle conveyer belt

B1575mm

钻机动力 Driling rig Pover

柴油机Diesel engine（HP）

22HP 2200r/min

履带底盘 Crawler chassis

履带规格 Crawler size（mm）

350*90*48节

爬坡角度 Climbing angle（°）

20°

行走速度 Moving speed（km/h）

10km/h

液压支腿有效高度（mm）

Hydraulic landing leg valid height

1300
