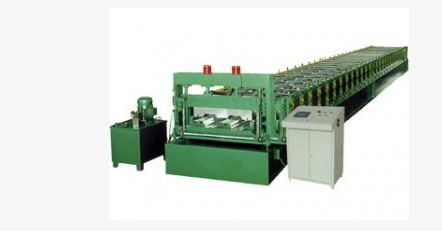

688楼承板压型设备技术参数

　　1 688楼承板压型设备自动内张紧开卷机

　　a.装卷内径

　　b. 最大装卷宽度 1000mm

　　c. 最大装载重量 ：6000kg

　　d. 液压功率：3kw

　　e. 马达功率：3kw

　　f. 油缸内径：120mm

　　g. 工作压力：10Mpa

　　2 688楼承板压型设备成型主机

　　a. 机架排楼:24排：24 steps

　　b. 主轴材质45#钢调制处理，外径80mm .轧辊材质15GCR 轴承钢处理HRC58-60°。

　　d. 主电机功率：22kw

　　e. 轧制速度：9-12m/min

　　f. 支架350#工钢焊接

　　g. 轧辊表面镀硬铬厚度0.05mm.

　　3 688楼承板压型设备液压切刀

　　a. 刀片材料：Cr12淬火处理

　　b. 切断系统：采用先进的液压驱动，成型后自动尺切断，不变形，无废料，安全系数较高(主机停切断)

　　4 688楼承板压型设备电控系统

　　a.屏显：采用5.7寸台湾台达触摸屏

　　b.主机计算机(PLC):采用台湾台达DVP14ES

　　c.编码器：采用韩国奥托尼克斯ENC-1-1-1t-24

　　5 688楼承板压型设备液压系统

　　a.采用台湾先进液压系统

　　b. 功率：4KW

　　688楼承板压型设备的构造与使用方法 楼承板型材厚0.8mm、1.0mm、1.2mm宽688mm~940mm，高5 1 mm ~76mm.688楼承板压型设备工程楼面楼承板与钢筋混凝土结构共同作用，系复合结构。
