通风机

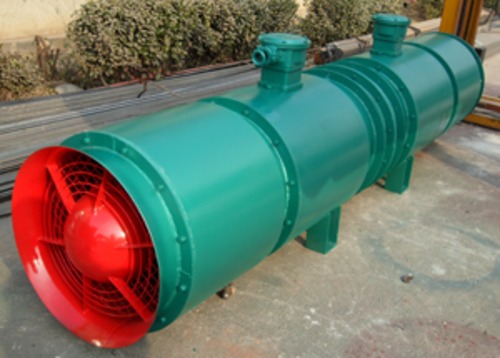

FBD系列矿用隔爆型压入式对旋轴流局部通风机（以下简称通风机），设计合理，结构紧凑。具有效率高，噪音低，节能效果明显，运行平稳，风压高，风量大，风量随压力的升高变化较小等特点，是矿井局部通风机的理想设备。主要用于含有瓦斯，煤尘等有害气体的煤矿井下压入式通风。

产品执行标准:MT222-2007《部通风机技术条件》和Q/TAFT001-2010《FBD系列矿用隔爆型压入式对旋轴流局部通风机技术条件》

１．通风机采用YBF2系列风机用隔爆型三相异步电动机为动力，防爆型式为隔爆型，防爆标志为Exd I。

通风机的防爆型式为隔爆型，防爆标志为Exd I。

２． 通风机正常工作条件

a、环境空气温度：(-15~+40)℃；

b、海拔不超过1000m

c、相对湿度不超过90%（+25℃时）；

d、无强烈振动和腐蚀性气体；

e、安装在有瓦斯气体爆炸性危险的煤矿井进风巷道中，与正压风筒配套使用，做压入式通风。

三、 结构形式：

通风机主要由集流器、一级主筒、二级主筒及包覆消音器等部分组成（其结构如图一所示）。

通风机传动方式为电动机直联传动,结构更加紧凑,安全方便,坚固耐用。电压等级为（380／660）Ｖ或（660/1140）V，用户根据电源电压要求选择接线方式，电动机接线盒内有六个接线端子和一个接地端子， 当电源为380V时，采用△接法（接线方式如图二）；当电源电压为660V时，采用Y接法，（接线方式如图二所示或参考电动机接线盒内的接线标识）；风机出厂时电动机均按Y接线。

    电动机的机座与主体焊成一体，电动机由叶轮所输送的气流直接进行冷却。通风机电机为YBF2系列风机专用电动机，防爆形式为：矿用隔爆型，防爆标志为“Ex　ｄＩ”

本系列通风机机体及结构件均采用钢板焊接而成，外壳均采取包覆式消音措施，以降低通风机的整机噪音。整机结构简单紧凑，坚固耐用，使用安全，维修方便。
