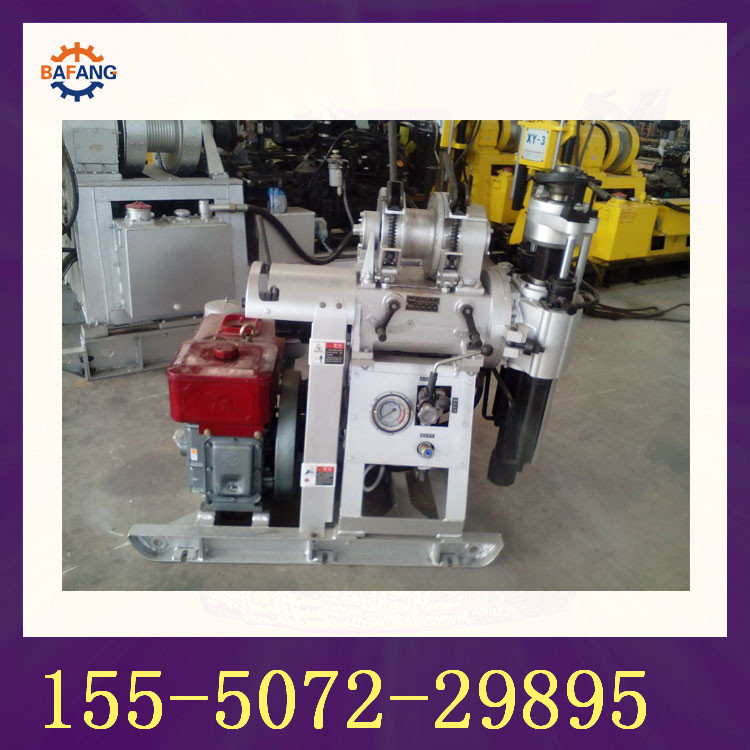

| XY-3T全铝合金岩心钻机 |
|
|
|||
| 关键字：全铝合金岩心钻机 dbzzXY-3T全铝合金岩心钻机 一、主要用途：本钻机是以金刚石和硬质合金钻进为主的岩心钻探设备，主要适用于地质、冶金、煤炭、水文、工程等行业，也可用于工程地质勘探、矿山坑道通风、排水等工程钻进施工。 二、主要特点： 1、新型高强度轻质合金材料的应用。箱体类主要部件（立轴箱、分动箱、卷扬机等）材质采用压力铸造高强度铝基合金替换原有普通钢材；研究新型铝合金焊接工艺，集成应用于塔架、底架；在保证钻机性能的前提下，重量约为原来的1/3。 2、钻机整体采用模块化设计，拆分性较强，组装快速。拆分后各部件最大重量约40-100kg，解决了山区搬迁作业难的难题。 3、钻机移机结构采用高频处理镶层滑轨，耐磨性能提高，延长了其使用寿命。 4、复合变速机构设计。采用LG515汽车变速箱附加副箱设计作为变速机构，高低速可切换，扭矩大，变速范围广，操作集中方便，适应各种钻探工艺需求，配件通用性强。 1 整机参数 钻孔深度 600m 钻杆直径 60mm 钻孔倾角 90°—— 65° 钻孔直径 300——75mm 开孔直径 300mm 终孔直径 75mm 2 立轴参数 立轴正转速度 低速 66、118、207、341、406r/min 高速124、223、391、643、767r/min 立轴反转速度 79、149r/min 立轴行程 600mm 立轴内孔直径 61mm 立轴提升能力 6000kg 3 主卷扬 单绳提升速度 0.51、1.12、1.96m/s（第三层） 钢丝绳直径 13mm 单绳提升能力 30kN 卷筒直径 200mm 卷筒容量 53m 发动机型号 洋马4TNV88-BSBKC（27.1KW/2200转） 扭矩 130.4——142.1 N.m 变速箱 LG515变速箱（带副箱） 主机重量 700kg(不含动力) 7 钻进参数 钻杆规格 钻进深度 42mm 690m 50mm 500m 60mm 420m 43mm绳索取芯 830m 53mm绳索取芯 650m 63mm绳索取芯 490m 63mm绳索取芯 490m AW钻杆 690m BW钻杆 550m NW钻杆 420m AQ绳索取芯 735m BQ绳索取芯 600m NQ绳索取芯 450m 8主要部件参数: 档位 高低速 立轴转速（r/min） 卷扬转速（r/min） 主轴扭矩（N m） 卷扬单绳提升力（吨） 卷扬单绳提升速度（m/s） Ⅰ 低速 78 51 2694 3 0.74 Ⅱ 低速 140 91 1504 1.7 1.32 Ⅲ 低速 245 159 859 1 2.31 Ⅳ 低速 402 262 522 0.6 3.81 Ⅴ 低速 480 312 438 0.5 4.54 R 低速 93 61 2249 2.5 0.88 Ⅰ 高速 147 96 1428 1.6 1.39 Ⅱ 高速 264 172 796 0.9 2.5 Ⅲ 高速 462 300 455 0.5 4.37 Ⅳ 高速 760 494 276 0.3 7.19 Ⅴ 高速 906 589 232 0.3 8.58 R 高速 177 115 1190 1.3 1.67 1.发动机型号：洋马4TNV88-BSBKC 27.1kW 2200rpm 扭矩130.4-140.1N.m 2.变速箱:LG515变速箱（带副箱） 重量68kg 3.主要输出参数见下表 4.铝合金钻机拆分后各部件重量 部件名称 重量（kg） 部件数量 上架及操纵阀 168 1 下架 100 1 分动箱 98 1 立轴箱 80 1 立轴及液压卡盘 68 1 卷扬 85 1 液压油箱（含油） 58 1 柴油机 165 1 柴油箱（含油） 40 1 变速箱 68 1 滑轮总成 36 1 塔架上支架 100 1 塔架左立柱 69 1 塔架右立柱 72 1 塔架上支杆 42 2 塔架下支杆 24 2 起塔架支杆1 16.5 2 起塔架支杆2 15 2 底盘左架、右架 57 2 底盘前架 56 1 底盘后架 21 1  |
